Короткий ответ: Однофазный двигатель может работать от трехфазной сети, но только тогда, когда на него подается один фазный провод плюс нейтраль при напряжении, указанном на его паспортной табличке. Он никогда не сможет использовать все три фазы одновременно; третий проводник просто остается неиспользованным. Если в системе нет нейтрали или доступное напряжение не соответствует паспортной табличке, двигатель либо откажется запускаться, либо перегреется и выйдет из строя.
Это ответ в двух предложениях. Далее объясняется, почему, показано, что на самом деле обеспечивает каждый обычный трехфазный источник питания, и рассматривается обратный вопрос, который на самом деле задает большинство людей: как запустить трехфазный двигатель, когда однофазное питание — это все, что у вас есть.
Почему однофазный двигатель не может использовать все три фазы
Однофазный двигатель имеет две клеммы питания. Внутри корпуса находится основная обмотка, обычно вспомогательная или пусковая обмотка, а также конденсатор или центробежный переключатель, который отключает вспомогательную обмотку, когда ротор достигает скорости. Схема запуска предполагает одно синусоидальное напряжение, приложенное к двум точкам.
Трехфазный источник питания состоит из трех проводников, напряжение которых находится на расстоянии 120 электрических градусов друг от друга. Двухполюсное устройство может соединить только две из этих точек: фазу с фазой или фазу с нейтралью. Из-за этого настоящие вопросы уже, чем вопрос в заголовке:
- Соответствие напряжения: Соответствует ли доступное однофазное напряжение значению, указанному на паспортной табличке двигателя?
- Нейтральный путь: в четырехпроводной системе имеется ли нейтраль на двигателе и рассчитана ли она на ток двигателя?
- Пусковой ток: Может ли ветвь выдержать трех-пятикратный ток, потребляемый в течение доли секунды при каждом запуске?
Что на самом деле дает каждое трехфазное питание
«Трёхфазное» — это не одно напряжение, и именно здесь начинается большинство ошибок. В таблице ниже перечислены системы, которые вы встречаете в Северной Америке, Европе и на экспортных рынках, а также то, что видит однофазный двигатель в каждой из них.
| Система снабжения | Фаза к фазе | Фаза-нейтраль | Может ли однофазный двигатель работать на 230 В? |
|---|---|---|---|
| 120/208 В, звезда, 4-проводной | 208 В | 120 В | Нет, 120 В намного ниже номинала, указанного на паспортной табличке. |
| 277/480 В, звезда, 4-проводной | 480 В | 277 В | Нет, 277 В перегревает обмотку 230 В. |
| 400/230 В, звезда, 4-проводной (IEC) | 400 В | 230 В | Да, фаза-нейтраль, точно так, как задумано. |
| 240 В треугольник, 3-проводной | 240 В | Нет | Да, между линиями, если двигатель рассчитан на 240 В. |
| 240 В delta with high leg, 4-wire | 240 В | 120 В on two legs, 208 V on the high leg | Нет для 230 В; только двигатели на 120 В подходят для опор освещения |
Двигатель на 230 В выдерживает примерно плюс-минус 10 процентов, то есть от 207 до 253 В. За пределами этого диапазона следующим шагом будет перемотка или замена.
Где обычно происходит повреждение
Почти каждый вызов службы поддержки по этой теме обусловлен тремя шаблонами ошибок.
Линейное соединение при неправильном напряжении
Двигатель на 230 В, подключенный к двум линиям системы на 400 В, видит напряжение 400 В. Напряжение изоляции возрастает сразу, рабочий конденсатор обычно выходит из строя первым, а обмотка часто выходит за это в течение нескольких минут.
Нет нейтрального или маленького размера.
Трехпроводные системы «треугольник» вообще не имеют нейтрали, поэтому в машине отсутствует однофазный путь. В четырехпроводных системах нейтраль иногда представляет собой тонкий управляющий проводник, который никогда не предназначался для передачи тока двигателя. Его размер должен соответствовать ответвленной цепи, а не контрольной лампе.
Управление однофазным двигателем от трехфазного ЧРП
Стандартный привод с трехфазным выходом не может запускать двигатель с конденсаторным пуском. Импульсный выходной сигнал работает против конденсатора и центробежного переключателя, а вспомогательная обмотка не предназначена для приема синтетического вращающегося поля. Приводы с выделенным однофазным выходом существуют, но пусковую схему необходимо перерабатывать с привлечением поставщика двигателя, а не импровизировать на месте.
Обратный вопрос: работа трехфазного двигателя от однофазной сети
Большинство людей, ищущих эту тему, на самом деле сталкиваются с противоположной проблемой: на объекте имеется трехфазный двигатель, в котором имеется только однофазное питание. Короткий ответ по духу тот же, никогда не связывайте это напрямую.
Поместите трехфазный двигатель на однофазную линию, и вращающегося магнитного поля не будет. Ротор неподвижен, двигатель гудит, ток приближается к уровню заторможенного ротора, происходит перегрузка или сгорает обмотка. Каждый работоспособный метод, представленный ниже, искусственно создает недостающую третью фазу.
| Метод | Как это работает | Полезная мощность | Лучше всего подходит для |
|---|---|---|---|
| Прямое подключение | Только два отведения, без вращающегося поля | Нет | Никогда, это разрушает двигатель |
| Статический фазовый преобразователь | Конденсаторы создают фазу запуска и работы. | Примерно от 50 до 60 процентов паспортной таблички | Легкие, случайные нагрузки без жесткого запуска |
| Роторный фазовый преобразователь | Двигатель на холостом ходу генерирует третью фазу. | Близко к 100 процентам | Магазины с несколькими машинами, которым нужен реальный пусковой момент |
| ЧРП с однофазным входом | Выпрямитель и инвертор синтезируют три фазы. | Около 50 процентов, если не превышает размер | Один двигатель, который также нуждается в регулировании скорости |
| Заменить однофазным двигателем. | Сопоставляет двигатель с имеющимся в наличии источником питания | 100 процентов нового рейтинга | Нагрузка примерно до 3 л.с. при 230 В. |
Две цифры решают, стоит ли конвертация затраченных усилий. В стандартных таблицах тока полной нагрузки указано, что однофазный двигатель на 230 В имеет ток около 8 А для 1 л.с., 17 А для 3 л.с. и 28 А для 5 л.с., с пусковым импульсом в три-пять раз выше. А когда ЧРП питается от однофазной сети, входной ток концентрируется в меньшем количестве устройств, поэтому привод должен быть рассчитан примерно на двойной ток двигателя, чтобы выпрямитель и шина постоянного тока оставались в пределах своих номиналов.
Однофазный или трехфазный: что на самом деле меняется
Когда оба источника доступны, решение сводится к пяти измеримым различиям.
- Пусковой крутящий момент: трехфазный двигатель при запуске развивает примерно 200–300 процентов крутящего момента при полной нагрузке; однофазный двигатель с конденсаторным пуском обеспечивает от 150 до 200 процентов, а конструкция с постоянным разделенным конденсатором - гораздо меньше.
- Ток на лошадиную силу: трехфазные машины потребляют примерно половину тока однофазного двигателя той же мощности, поэтому кабели, контакторы и средства защиты от перегрузок меньше и дешевле.
- КПД и коэффициент мощности: оба работают выше в трехфазном режиме, поэтому вокруг них написаны программы повышения эффективности.
- Размер кадра: при той же мощности однофазный двигатель обычно на один или два типоразмера больше и заметно тяжелее.
- Практичный потолок: выше примерно 3 л.с. однофазный вариант теряет смысл из-за пускового тока и размера проводника. Более полное сравнение конструкции и производительности описано в Наша разбивка различий однофазных и трехфазных двигателей .
Контрольный список, прежде чем что-либо подключить
- Сфотографируйте паспортную табличку: напряжение, фаза, частота, мощность, ток полной нагрузки и коэффициент эксплуатации.
- Измерьте напряжение питания в точке подключения с помощью измерителя истинного среднеквадратичного значения, как между фазами, так и между фазой и нейтралью, в идеале под нагрузкой.
- Убедитесь, что нейтраль существует и соответствует номиналу ответвленной цепи.
- Убедитесь, что контактор и реле перегрузки соответствуют току и рабочему циклу двигателя.
- Прежде чем повторно использовать старый двигатель, осмотрите конденсаторы и убедитесь, что центробежный переключатель перемещается свободно.
- Подтвердите вращение перед подключением приводного оборудования и приспособьте корпус к воздействию пыли, промывки или условий окружающей среды.
Подбор двигателя в соответствии с имеющимся у вас источником питания
Если питание составляет 230 В, однофазное, а нагрузка остается ниже 3 л.с., то полностью закрытый конденсаторный двигатель с пуском и работой обычно является самым простым решением и вообще позволяет избежать использования преобразовательного оборудования.
Однофазный полностью закрытый двигатель с конденсаторным пуском Стоит посмотреть для однофазных нагрузок 230 В мощностью примерно 3 л.с., предлагая полностью закрытый вариант запуска и работы конденсатора, позволяющий избежать использования преобразовательного оборудования. Посмотреть продукт → Там, где в здании уже есть трехфазное питание, трехфазная машина премиум-класса в корпусе 48 или 56 выполняет ту же работу с меньшим током, лучшим пусковым моментом и более длительным сроком службы.
Трехфазный двигатель премиум-класса с дробной мощностью Этот двигатель премиум-класса с корпусом 48–56, который стоит посмотреть там, где доступно трехфазное питание, подходит для промышленных нагрузок легкой нагрузки с меньшим током и более длительным сроком службы. Посмотреть продукт → Если приводимому оборудованию требуется переменная скорость, но доступно только однофазное питание, ЕС-двигатель позволяет обойти всю проблему преобразования, поскольку коммутацией занимается электроника, а сам двигатель не имеет пускового конденсатора или центробежного переключателя, которые могли бы бороться с приводом.

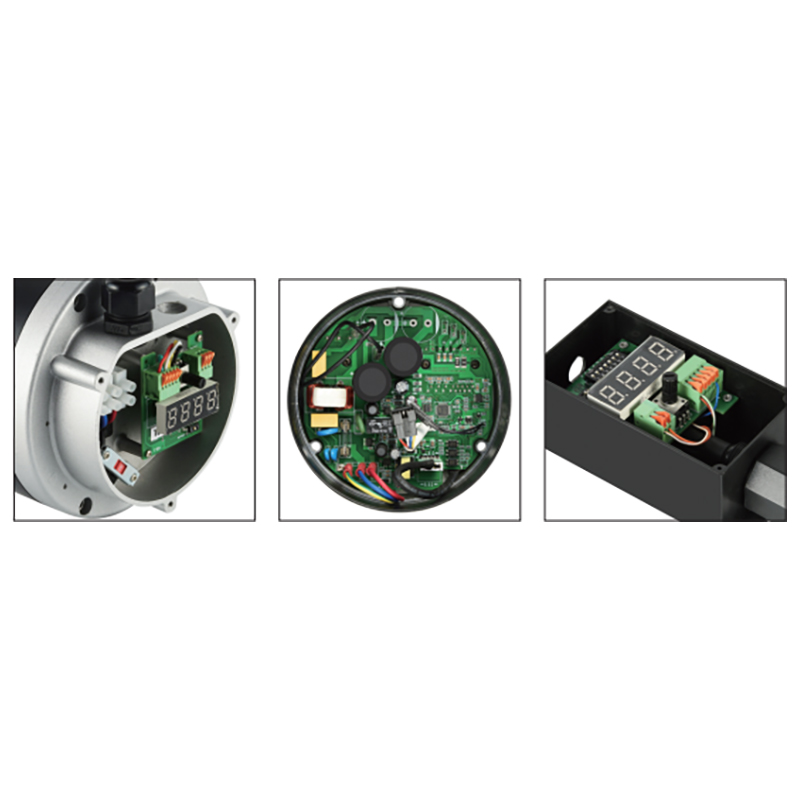

ЕС-двигатель с корпусом NEMA для однофазного оборудования с регулируемой скоростью Этот EC-двигатель типоразмера NEMA 48, который стоит рассмотреть в качестве оборудования с регулируемой скоростью и однофазным питанием, не требует пусковых конденсаторов и центробежных переключателей при электронном управлении коммутацией. Посмотреть продукт → Размеры корпусов, типы корпусов и уровни эффективности должны соответствовать одному набору, что проще, когда один поставщик охватывает как однофазные, так и трехфазные семейства. ПУТЬ производит конструкции NEMA и IEC с рамами от 48 до 250, в водонепроницаемой, полностью закрытой конструкции и конструкции TENV, поэтому одна и та же нагрузка может быть согласована с любым источником питания, который фактически имеется на объекте.
Часто задаваемые вопросы
Может ли однофазный двигатель работать от двух линий трехфазного питания?
Да, при условии, что линейное напряжение соответствует номиналу, указанному на паспортной табличке. Двигатель на 240 В в системе треугольника 240 В является нормальной установкой. Это по-прежнему однофазное питание, а третья линия не используется.
Что произойдет, если я подключу однофазный двигатель на 230 В к источнику питания 400 В?
Обмотка испытывает перенапряжение примерно на 74 процента. Ток намагничивания резко возрастает, конденсатор перенапряжен, и обмотка перегревается в течение нескольких минут. В результате обычно сгорает рабочая обмотка и вздувается конденсатор.
Может ли ЧРП управлять однофазным двигателем от трехфазного источника питания?
Стандартный привод с трехфазным выходом не может этого сделать. Существуют приводы с однофазным выходом, но пусковой конденсатор и центробежный переключатель должны быть переработаны, а двигатель должен выдерживать форму сигнала инвертора. В большинстве модификаций замена двигателя обходится дешевле, чем его адаптация.
Насколько большим может быть однофазный двигатель, прежде чем трехфазный двигатель станет лучшим выбором?
Легко доступны однофазные двигатели с конденсаторным пуском мощностью примерно до 3 л.с., а иногда и до 5 л.с. при напряжении 230 В. Ток полной нагрузки при этих размерах, 17 А и 28 А соответственно, плюс пусковой импульс в три-пять раз выше, обычно делает трехфазный двигатель более практичным выбором выше 2–3 л.с.
Правило, которое делает это простым: подберите двигатель к имеющемуся у вас источнику питания, а не заставляйте двигатель использовать источник питания, для которого он никогда не был предназначен. Прочтите паспортную табличку, измерьте напряжение между фазами и нейтралью и между фазами, проверьте нейтраль и проверьте пусковой ток на соответствие защите ответвления. Если любая из этих четырех проверок не пройдена, ответом будет другой двигатель, а не другое соединение.
