Выбор между вертикальный двигатель , а однофазный двигатель , аnd a трехфазный двигатель — это одно из наиболее важных решений при выборе промышленного оборудования, и его неправильное решение может означать напрасную трату энергии, преждевременный выход из строя и дорогостоящие простои. Короткий ответ: вертикальный двигательs определяются ориентацией их монтажа и используются в устройствах с расположением вала вниз, таких как насосы и градирни; однофазные двигатели подходят для маломощных жилых и легких коммерческих помещений; и трехфазный двигательs обеспечивают превосходную эффективность и крутящий момент для тяжелых промышленных операций. Однако понимание нюансов каждого из них требует более внимательного изучения конструкции, данных о производительности, стоимости и реальных вариантов использования.
Что такое вертикальный двигатель и почему ориентация имеет значение?
А вертикальный двигатель — это не просто стандартный двигатель, повернутый набок — это полностью специально разработанная машина, предназначенная для работы с валом, направленным вниз (или вверх в некоторых конфигурациях). Ориентация фундаментально меняет то, как внутренние компоненты справляются с гравитацией, смазкой и осевыми нагрузками, что делает стандартные горизонтальные двигатели непригодными для замены.
Наиболее важным механическим отличием является конструкция упорного подшипника. В вертикальный двигатель , ротор в сборе вместе с прикрепленным к нему валом насоса, рабочим колесом и любым столбом жидкости над ним - оказывает постоянное давление вниз. Стандартные горизонтальные подшипники двигателя не рассчитаны на поглощение этой осевой нагрузки. Поэтому вертикальные двигатели оснащены упорными подшипниками, рассчитанными на силу направленного вниз усилия в тысячи фунтов, обычно с использованием радиально-упорных или конических роликоподшипников.
Ключевые особенности конструкции вертикальных двигателей
Вертикальные двигатели имеют несколько общих конструктивных особенностей, которые отличают их от горизонтальных аналогов:
- Упорная несущая способность: Разработан для выдерживания как восходящей, так и нисходящей силы, часто номинальной от 500 до 50 000 фунтов силы в больших насосных двигателях.
- Варианты полого или сплошного вала: Вертикальные двигатели с полым валом позволяют валу насоса проходить через двигатель, что упрощает соединение и выравнивание. Это наиболее распространенная конфигурация на городских насосных станциях водоснабжения и водоотведения.
- Монтажные фланцы NEMА P-base или C-face: Стандартизированные фланцы обеспечивают крепление двигателя непосредственно к головке насоса, устраняя необходимость в отдельной опорной плите или защитном кожухе муфты.
- Классы защиты IP55 или IP65: Поскольку вертикальные двигатели часто устанавливаются на открытом воздухе или в мокрых насосных ямах, в стандартную комплектацию входит высокий уровень защиты от проникновения.
- Усиленная вентиляция: Охлаждающий воздух должен течь вверх против силы тяжести; Вертикальные двигатели оснащены модернизированными узлами вентиляторов и воздуховодами для предотвращения появления горячих точек в статоре.
Типичные применения вертикальных двигателей
Вертикальные двигатели доминируют в приложениях, где механически необходим вертикальный вал:
- Глубинные турбинные насосы для городского водоснабжения (диапазон мощности: от 5 до 4000 л.с.)
- Вентиляторы градирен и тяговые вентиляторы в системах отопления, вентиляции и кондиционирования воздуха
- Приводы вертикальных линейных насосов для контуров промышленных процессов
- Ирригационные насосные станции в сельском хозяйстве
- Конденсатные и питательные насосы котлов на объектах электроэнергетики
Однофазный двигатель: рабочая лошадка для жилых и небольших коммерческих помещений
А однофазный двигатель работает от однофазной сети переменного тока (120 В или 240 В в Северной Америке, 230 В в большинстве стран Европы) и является основным выбором для приложений с дробной или небольшой встроенной мощностью — обычно ниже 5 л.с. Его широкое использование обусловлено универсальной доступностью однофазной энергии в домах, фермах и малых предприятиях, а не превосходными инженерными характеристиками.
В отличие от трехфазный двигательs , а однофазный двигатель не может самозапуститься только от однофазного источника питания. Однофазный переменный ток создает пульсирующее, а не вращающееся магнитное поле, которое само по себе не обеспечивает чистого пускового крутящего момента. Производители решают эту проблему с помощью вспомогательных пусковых механизмов, на которых основаны основные подтипы однофазных двигателей.
Типы однофазных двигателей
- Индукционный запуск с конденсатором (CSIR): Использует пусковой конденсатор (обычно 100–400 мкФ) для создания фазового сдвига во вспомогательной обмотке, создавая достаточный пусковой крутящий момент (200–350% крутящего момента при полной нагрузке) для компрессоров и насосов. Конденсатор отключается центробежным переключателем, когда двигатель достигает ~75% номинальной скорости.
- Конденсаторный запуск Конденсаторный запуск (CSCR): Аdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- Разделенная фаза (пуск с сопротивления): Вспомогательная обмотка имеет более высокое сопротивление и меньшую индуктивность, чем основная обмотка, что создает небольшой сдвиг фаз. Пусковой момент ниже (100–175 % FLT), а пусковой ток высокий (600–800 % FLT). Подходит для вентиляторов, воздуходувок и небольших приборов с легко пусковой нагрузкой.
- Постоянный разделенный конденсатор (PSC): А single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- Двигатель с экранированными полюсами: Самый простой и дешевый однофазный двигатель; Затеняющие катушки создают замедленный магнитный поток в части каждого полюса. Очень низкий пусковой момент и КПД (15–35%). Используется в легких условиях эксплуатации: небольшие вентиляторы, настольные вентиляторы, бытовая техника.
Трехфазный двигатель: основа промышленной энергетики
трехфазный двигатель является наиболее эффективным, надежным и экономичным типом электродвигателей для промышленного использования. Он автоматически запускается, создает плавный непрерывный крутящий момент и достигает КПД при полной нагрузке 92–97 % в современных конструкциях премиум-класса, что значительно превосходит показатели однофазные двигатели той же номинальной мощности.
Трехфазный переменный ток обеспечивает три перекрывающихся сигнала напряжения, каждый из которых смещен на 120°. При применении к обмоткам статора трехфазный двигатель Они создают постоянно вращающееся магнитное поле, которое индуцирует ток ротора и генерирует крутящий момент — без какой-либо вспомогательной пусковой обмотки, конденсатора или центробежного переключателя. Эта простота напрямую приводит к снижению производственных затрат, снижению затрат на техническое обслуживание и увеличению срока службы.
Почему трехфазные двигатели доминируют в отрасли
- Более высокая эффективность: Трехфазные двигатели IE3 (премиум-эффективность) и IE4 (супер-премиум-эффективность) достигают эффективности при полной нагрузке более 95 % при мощности 30 л. с. по сравнению с 85–90 % для сопоставимых однофазных двигателей.
- Плотность мощности: А three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- Плавная передача крутящего момента: Трехфазное питание обеспечивает постоянную мгновенную мощность, устраняя пульсации крутящего момента, присутствующие в однофазных системах (которые достигают максимума дважды за цикл). Это снижает вибрацию, шум и механическое напряжение на приводном оборудовании.
- Широкий диапазон мощности: Аvailable from fractional HP to 50,000 HP, making трехфазный двигательs подходит для любого масштаба промышленной эксплуатации.
- Простое управление скоростью: Частотно-регулируемые приводы (ЧРП) легко сочетаются с трехфазными асинхронными двигателями, обеспечивая экономию энергии на 20–60 % в устройствах с переменной нагрузкой, таких как насосы, вентиляторы и компрессоры.

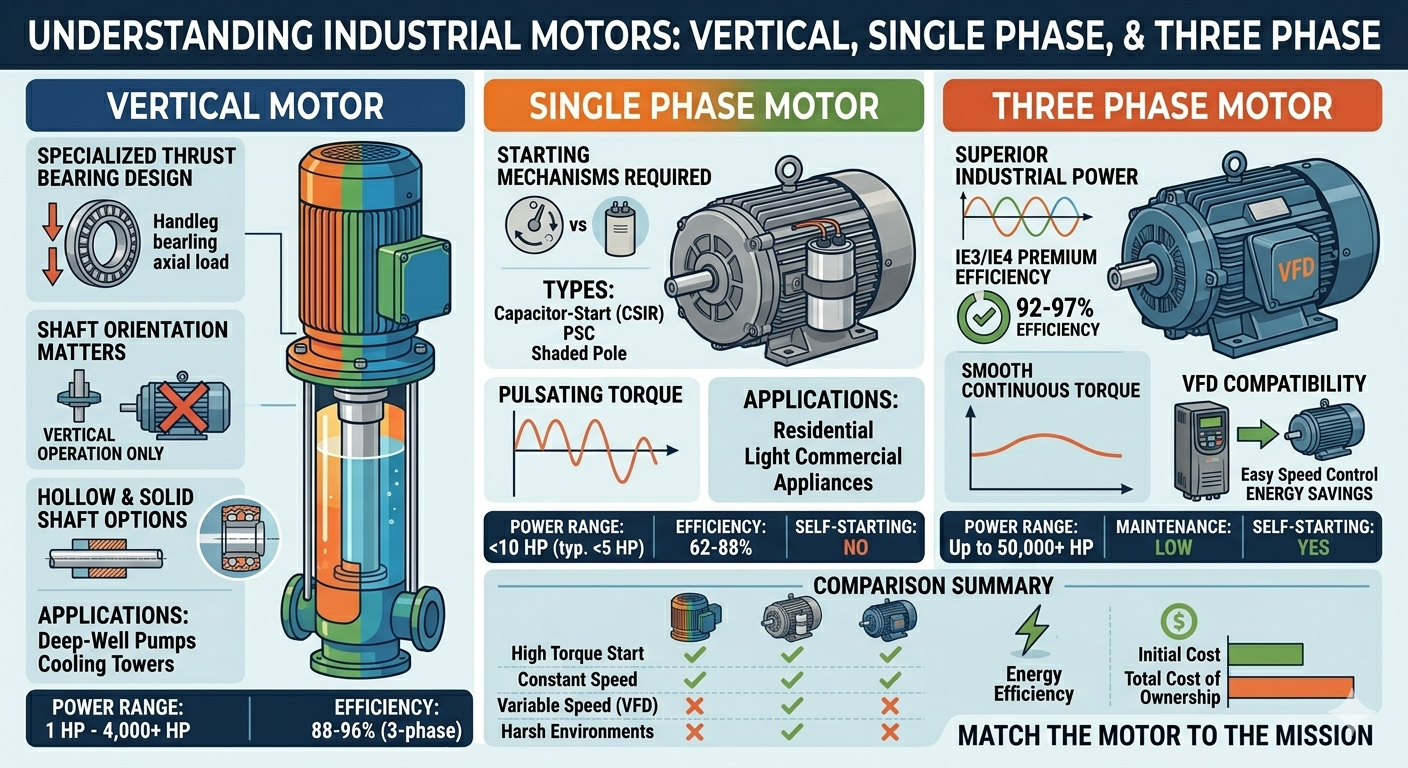

Всестороннее сравнение: вертикальный двигатель, однофазный двигатель и трехфазный двигатель.
table below provides a direct side-by-side comparison across the most important selection criteria:
| Параметр | Вертикальный двигатель | Однофазный двигатель | Трехфазный двигатель |
|---|---|---|---|
| Монтажная ориентация | Вертикальное (вал вниз или вал вверх) | Горизонтальный (обычно) | Горизонтальный или вертикальный |
| Источник питания | 1-фазный или 3-фазный | Однофазный (120 В/240 В) | Трехфазный (208–690 В) |
| Типичный диапазон мощности | 1 л.с. – 4000 л.с. | 1/20 л.с. – 10 л.с. | 0,25 л.с. – 50 000 л.с. |
| Эффективность при полной нагрузке | 88–96% (3-фазная версия) | 62–88% | 85–97% |
| Самозапускающийся | Да (при 3-фазном питании) | Нет (требуется помощь при запуске) | Да |
| Плавность крутящего момента | Гладкий (3-фазный) | Пульсирующий | Плавный (постоянный) |
| Упорный подшипник | Специализированные сверхмощные | Стандартный радиальный | Стандартный радиальный |
| Совместимость с ЧРП | Да (3-phase version) | Ограничено / не рекомендуется | Отлично |
| Сложность обслуживания | Умеренный–Высокий | Низкий – средний | Низкий |
| Первоначальная стоимость (относительная) | Высокий | Низкий | Средний |
| Основные приложения | Глубинные насосы, градирни | Аppliances, small HVAC, tools | Промышленность, компрессоры, конвейеры |
Таблица 1. Параллельное техническое и коммерческое сравнение вертикального двигателя, однофазного двигателя и трехфазного двигателя по 11 ключевым критериям выбора.
Потребление энергии и общая стоимость владения: цифры говорят правду
Разница в эффективности между типами двигателей напрямую влияет на эксплуатационные расходы. Рассмотрим реальный пример: насосный двигатель мощностью 5 л.с. (3,73 кВт), работающий 6000 часов в год при тарифе на электроэнергию 0,12 доллара США за кВтч.
| Тип двигателя | Эффективность (%) | Входная мощность (кВт) | Аnnual Energy (kWh) | Аnnual Cost (USD) |
|---|---|---|---|---|
| Однофазный двигатель (CSIR) | 82% | 4.55 | 27,300 | 3276 долларов США |
| Трехфазный двигатель (IE2) | 90% | 4.14 | 24 840 | 2981 доллар США |
| Трехфазный двигатель (IE3) | 93,6% | 3.99 | 23 940 | 2873 доллара США |
Таблица 2. Сравнение годовых затрат на электроэнергию для насосного двигателя мощностью 5 л.с., работающего 6000 часов в год, по цене 0,12 доллара США за кВтч. Трехфазный двигатель IE3 экономит 403 доллара в год по сравнению с аналогичным однофазным двигателем.
Срок службы более 10 лет, переход с однофазного двигателя на IE3 трехфазный двигатель экономит примерно 4030 долларов США только на электроэнергию — больше, чем закупочная цена многих двигателей этого размерного диапазона. При масштабировании предприятия с 50 такими двигателями годовая экономия превышает 20 000 долларов США.
Как выбрать правильный двигатель: практические принципы принятия решений
correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Шаг 1. Оценка доступного источника питания
Если на месте установки имеется только однофазное питание (обычно в жилых домах, сельских фермах и небольших торговых точках), однофазный двигатель часто является единственным жизнеспособным вариантом без дорогостоящего обновления инфраструктуры. Если доступно трехфазное питание — как это обычно бывает на заводах, в коммерческих зданиях и муниципальных объектах — трехфазный двигатель должен быть выбором по умолчанию для любой нагрузки выше 1 л.с., обеспечивая более высокую эффективность и более низкие долгосрочные затраты.
Шаг 2. Определите требования к ориентации вала
Если для приводного оборудования (насоса, вентилятора, мешалки) требуется вертикальный вал, вертикальный двигатель является обязательным. Попытка использовать стандартный горизонтальный двигатель в вертикальной ориентации приводит к аннулированию гарантии, ухудшает смазку подшипников и значительно сокращает срок службы. Масляная ванна подшипника в горизонтальном двигателе не откалибрована для вертикальной работы — масло скапливается внизу и приводит к истощению верхнего подшипника.
Шаг 3. Сопоставьте двигатель с характеристиками нагрузки
- Нагрузки с высоким пусковым моментом (компрессоры, конвейеры с тяжелыми грузами): Используйте трехфазный двигатель с характеристиками крутящего момента конструкции B или конструкции C или CSIR однофазный двигатель если имеется только однофазное питание.
- Нагрузки с переменной скоростью (насосы, вентиляторы, воздуходувки): А трехфазный двигатель в сочетании с VFD является оптимальным решением. Существуют однофазные частотно-регулируемые приводы, но они менее эффективны и менее надежны.
- Непрерывная работа 24/7: Аlways prioritize IE3 or higher трехфазный двигательs ; экономия энергии оправдывает более высокую цену в течение 12–24 месяцев.
- Прерывистый рабочий цикл (мелкая бытовая техника, электроинструменты): А однофазный двигатель адекватно и более экономично.
Рекомендации по установке и техническому обслуживанию
Рекомендации по установке вертикального двигателя
Правильная установка А. вертикальный двигатель имеет решающее значение для достижения номинального срока службы. Ключевые шаги включают в себя:
- Убедитесь, что напор насоса рассчитан на вес двигателя и осевую нагрузку.
- Перед запуском проверьте настройки преднатяга упорного подшипника согласно спецификации производителя.
- Используйте калиброванный динамометрический ключ для всех крепежных болтов; неравномерная посадка фланца вызывает вибрацию и смещение подшипника.
- Подшипники, смазанные консистентной смазкой, следует смазывать каждые 2000–4000 часов; конструкции с масляной смазкой требуют ежеквартальной проверки уровня масла.
- Выполните анализ вибрации при вводе в эксплуатацию, чтобы установить базовый уровень — любые показания, превышающие 0,1 дюйма/с (скорость) на корпусе подшипника, требуют расследования.
Советы по обслуживанию однофазного двигателя
centrifugal switch and capacitors in a однофазный двигатель являются основными точками отказа. Порядок технического обслуживания должен включать в себя:
- Ежегодно проверяйте контакты центробежного переключателя на предмет износа и нагара; замените, если глубина точечной коррозии превышает 0,5 мм.
- Проверить пусковые и рабочие конденсаторы с помощью измерителя емкости; замените, если емкость более чем на 10% ниже номинального значения.
- Следить за рабочей температурой — однофазный двигатель перегрев (выше предела изоляции класса B, равного 130°C) указывает на перегрузку, плохую вентиляцию или неисправный конденсатор.
Советы по обслуживанию трехфазного двигателя
inherent simplicity of a трехфазный двигатель означает, что техническое обслуживание носит преимущественно профилактический характер:
- Ежегодно проводить испытания сопротивления изоляции (мегомметром); исправный двигатель должен показывать сопротивление выше 100 МОм при 1000 В постоянного тока.
- Проверьте баланс фаз на клеммах двигателя — перекос напряжений, превышающий 1%, вызывает непропорциональное увеличение нагрева двигателя на 6–10%.
- Смазывайте подшипники согласно графикам производителя; избыточная смазка так же вредна, как и недостаточная смазка.
- Контролируйте ток двигателя с помощью клещей при каждом интервале обслуживания; постепенное увеличение тока часто сигнализирует об износе подшипников или деградации обмотки перед полным выходом из строя.
Часто задаваемые вопросы (FAQ)
В1: Можно ли использовать вертикальный двигатель горизонтально?
№ А вертикальный двигатель никогда не следует эксплуатировать в горизонтальном положении. Его система подшипников, резервуары для смазки и поток охлаждающего воздуха предназначены для вертикальной работы. Горизонтальное положение приведет к быстрому выходу из строя подшипников, утечкам масла и перегреву в течение нескольких часов или дней после начала работы.
Вопрос 2: Можно ли переоборудовать однофазный двигатель для работы от трехфазной сети?
Не напрямую. А однофазный двигатель имеет обмотки, рассчитанные на одну фазу. Однако фазовый преобразователь (вращающийся или статический) может генерировать трехфазную мощность из однофазного источника питания, что позволяет трехфазный двигатель работать там, где доступно только однофазное питание — более практичное решение, чем наоборот.
В3: Почему трехфазные двигатели служат дольше, чем однофазные?
Трехфазные двигатели не имеют конденсаторов, пусковых выключателей или вспомогательных обмоток — компонентов, которые чаще всего выходят из строя в однофазный двигательs . Плавный, постоянный крутящий момент также снижает механическую нагрузку на подшипники и обмотки. Ухоженный трехфазный двигатель может надежно работать 20–30 лет по сравнению с 10–15 годами для сопоставимого однофазного агрегата в аналогичных условиях.
Вопрос 4: Что означает «полый вал» в вертикальном двигателе?
А hollow-shaft вертикальный двигатель имеет трубчатый вал ротора с открытым центральным отверстием, которое позволяет валу насосной колонны полностью проходить через двигатель. Вал насоса крепится к ротору двигателя с помощью регулируемой гайки в верхней части двигателя, что устраняет необходимость во внешнем соединении вала. Такая конструкция упрощает центровку и уменьшает общую высоту узла насос-двигатель.
В5: Подходит ли однофазный двигатель для скважинного насоса?
Для неглубоких струйных насосов и небольших погружных аппаратов (до 1,5 л.с.) однофазный двигатель широко используется и вполне адекватен. Для глубинных турбинных насосов мощностью более 5 л.с. или для любого насоса коммерческого или муниципального назначения — вертикальный двигатель с трехфазный двигатель Система привода настоятельно рекомендуется из соображений надежности и энергоэффективности.
Вопрос 6. Каков коэффициент эксплуатации в технических характеристиках двигателя и различается ли он в зависимости от типа двигателя?
Коэффициент эксплуатации (SF) — это множитель, показывающий, насколько мощность, превышающая паспортную, двигатель может работать непрерывно без повреждений. Большинство однофазный двигательs имеют SF 1,25–1,35, тогда как стандартный трехфазный двигательs обычно имеют рейтинг SF 1,15. Вертикальные двигатели для эксплуатации с насосами обычно указывается SF от 1,0 до 1,15, поскольку их упорные подшипники рассчитаны точно на номинальную нагрузку и оставляют меньший механический запас.
Вывод: подберите двигатель для миссии
re is no universally "best" motor — only the right motor for a specific application. A вертикальный двигатель является единственным правильным выбором, когда требуется вертикальный интерфейс вала; никакие инженерные решения не сделают горизонтальный двигатель безопасной заменой. А однофазный двигатель остается практичным и экономичным решением для маломощных приложений, где доступно только однофазное питание. И трехфазный двигатель является оптимальным выбором практически для любого промышленного, коммерческого и тяжелого применения, где доступно трехфазное питание, обеспечивая превосходную эффективность, долговечность, плавный крутящий момент и плавную интеграцию с частотно-регулируемым приводом.
data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency трехфазный двигатель многократно окупается за счет экономии энергии. Для предприятий, стремящихся одновременно сократить эксплуатационные расходы и выбросы углекислого газа, модернизация устаревших систем однофазные двигатели в IE3 трехфазный двигательs — там, где позволяет энергетическая инфраструктура — это одна из инвестиций с самой высокой рентабельностью, доступных в промышленном энергетическом управлении.
